抗干擾介損自動測試儀廠家

來源：www.anfufu.com 更新時間：2019-12-03

抗干擾介損自動測試儀廠家簡介
武漢摩恩提供抗干擾介損自動測試儀廠家價格、抗干擾介損自動測試儀廠家報價，產品選型，技術支持，介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

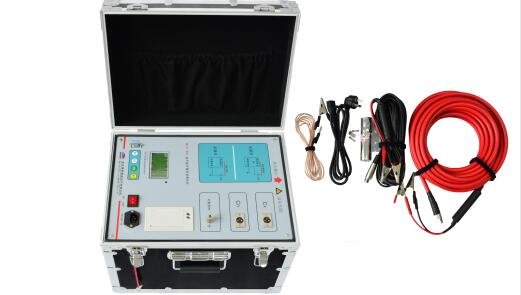

抗干擾介損自動測試儀廠家

MEJS-801抗干擾介質損耗測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供zui高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
抗干擾介損自動測試儀廠家性能特點
1、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
2、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、過流保護功能，在試品短路或擊穿時儀器不受損壞。
4、內附標準電容和高壓電源，便于現場測試，減少現場接線。
5、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。

抗干擾介損自動測試儀廠家技術指標

測 量范圍	電容值：3pF ～ 60000 pF/10kV 60pF ~ 1μF/0.5kV 介損范圍：0 ～ 100%不限，分辨率：0.001%，電容、電感、電阻試品自動識別
zui 大誤差	電容精度：±（1.0%×讀數±1 pF）介損精度：±（1.0%×讀數±0.04%）
分辨率	電容分辨率：zui小可分辨0.001 pF 介損分辨率：zui小可分辨0.001
試驗電流范圍	10μA～5A
內 施高壓	設定電壓范圍：0.5～10k，zui大輸出電流：200mA
試驗 頻率	50Hz單頻，45/55Hz自動雙變頻
供電電源	180V ~ 270VAC ，50Hz / 60Hz ± 1% （市電或發電機供電）
工作環 境	環境溫度：0 ～ 40℃；環境濕度：≤ 90%RH，不結露
重量	27.6 kg

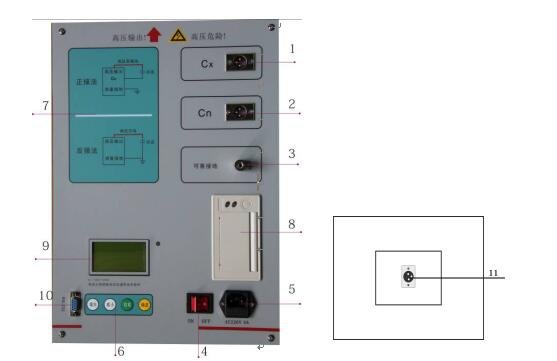

1．CX插座：是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特制鱷魚夾，接試品低端。反接線時此端空置。
2．CN插座：是外標準電容信號的測量輸入端，使用內標準時此端空置。
3．接地樁：實驗時，必須通過接地線接地。
4. 電源開關：整機電源的開啟和關閉。
5. 電源座：供電電源輸入口，交流220V±10%，50Hz，帶保險倉。
6. 按鍵區：“增大”、“減小”、“功能”、“確定”
7．接線示意圖
8．打印機：打印測量數據。
9．顯示器：128×64液晶顯示器，顯示菜單和各種提示信息及測量結果。
10．升級調試接口。
11．HV插座：高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kV高壓。

抗干擾介損自動測試儀廠家測量原理

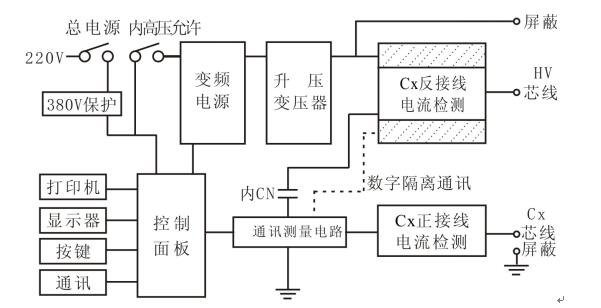

1、儀器結構
圖2 儀器結構圖

測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
控制面板：打印機、鍵盤、顯示和通訊中轉。
變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
升壓變壓器：將變頻電源輸出升壓到測量電壓，zui大無功輸出2KVA/1分鐘。
標準電容器：內Cn，測量基準。
CN電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻＜2Ω。
Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻＜2Ω。
Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻＜2Ω。
反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20kV。
2、工作原理
啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。

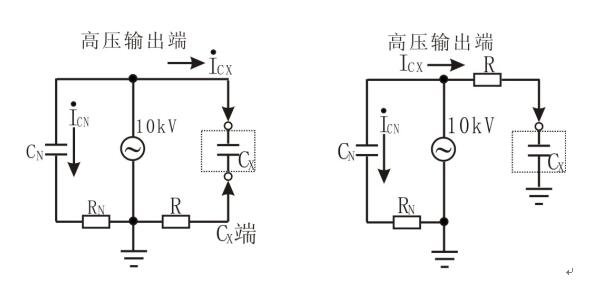

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示：
工作原理

a 正接線測量 b反接線測量
圖3 測量原理圖
在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏鳎穗娏鱅CN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。
在圖3（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖3（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。

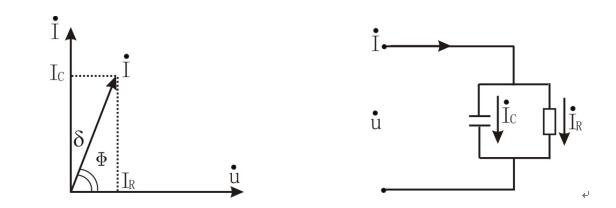

抗干擾介損自動測試儀廠家測量原理圖

a 電流矢量法 b 試品等效電路
圖4 試品等效電路
