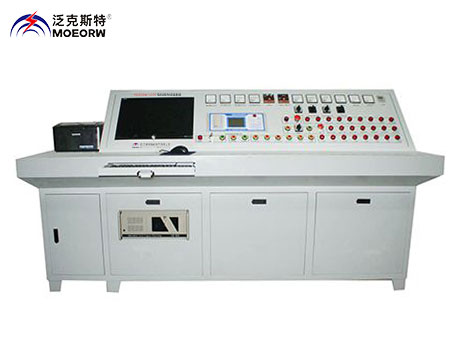

MOEORW-4005電機綜合試驗系統

執行標準：IEC 60349-2:2010、GB/T 10069.1-2006

產品別稱：電機綜合測試臺、電機綜合試驗系統

產品特性：
※工作電壓zui高10KV;
※試驗功率400KVA；
※低壓380V工作電流zui高為537A(按照30%額定電流起動，可以啟動2000kW的電機)；高壓10kV工作電流zui高115A；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

【

電機綜合試驗系統

】綜合性能試驗系統設計規范（通用原則）
1.系統操作安全
1．1整套試驗系統兼顧了試驗人員的安全性及設備運行的可靠性
1．2各種過電壓、電流保護齊全
1．3空間布局合理，布線清晰明了(所有元件和連線有永久性規定標號)
2.系統工作效率
儀器充分利用儀表數據處理技術，將測量結果直接打印并進行保存計算。省去了人工代入公式計算的麻煩。外接線統一布置，盡量減少人工接線。
3.系統人性化操作
充分利用了機械與電氣互鎖的功能，有效防止誤動作情況的發生，也就是說如果不按照安全程序操作，系統會拒絕啟動，從而有效保護人身及設備的安全。
4.系統可靠運行
本系統設有兩套試驗計算顯示回路，一、用試驗儀表顯示、打印生成出廠數據；二、單獨數字表頭顯示電壓電流數據。可充分保證在某一點出故障時，不影響設備的正常操作及試驗工作的正常進行，同時本公司技術人員也可隨時趕赴現場解決問題。
5.系統測量精確度
系統所有測量儀器、儀表、測量互感器精度均滿足國家標準要求。
【電機綜合試驗系統】測試系統操作要求
1. 特性試驗
1．1 電流互感器采用二次轉換原理制造。
2. 安全保護
2．1 試驗站輔助接地設施
2．2 自動保護系統
2．3安全報警系統
【電機綜合試驗系統】關鍵試驗設備技術參數描述：
1）主控臺：互鎖控制電路及測試結果顯示
主要功能及參數：
試驗控制臺可對調壓器，互感器實現控制；設置電流電壓量程轉換，試驗項目選擇，過流保護；空負載損耗值實時顯示、計時等。
A、控制臺上的電壓表及電流表均由數字表頭顯示；
電源電壓表的測量范圍：0-650V；精度：1.0級
電源電流表的測量范圍：0-600A/5A；精度：1.0級
調壓器輸出電壓表的測量范圍：0-450V；精度：1.0級
B、三相調壓器由控制臺電動升降壓，并且具有零位保護及上下限位保護功能；調壓器具有無觸點采用變頻調速及YEJ自動調壓的特點，避免電機的慣性使調壓器過調及粗調功能
C、空載、負載試驗項目都具有過流保護和過流復位功能；
D、標準電流互感器CT檔位的切換都在控制臺上通過手動控制完成；
E、主控制臺具有緊急停止裝置，如被試品出現意外情況時可以緊急停止斷開主電路！
F、主控臺裝有紅色警燈及警鈴，在主電路啟動時警燈閃爍，試驗完成后，按警鈴按鈕提醒試驗人員試驗完成。
G、整套控制系統由手動工作完成，其一部分由主控制臺組成裝有各種指示儀表、空負載測試儀、感應調壓器通道、中間變壓器通道、過流繼電器及啟停按鈕；第二部分由交流接觸器、中間繼電器、斷路器、電流互感器等組成的低壓測試輔助控制柜；

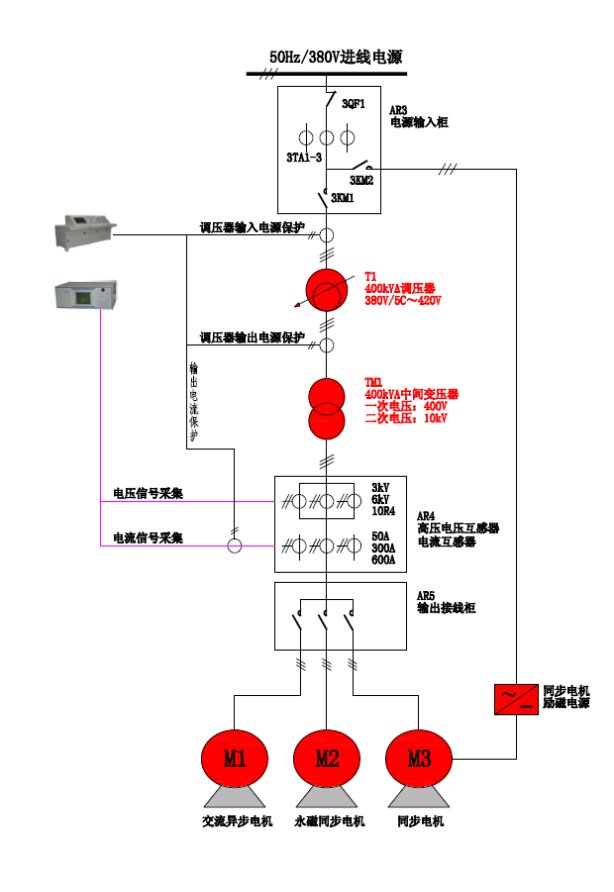

2）測量、控制系統及要求：

2電源部分
2.1根據試驗需要可選擇不同品質的電源提供給產品試驗（調壓直接輸出、中間變升壓輸出）。
2.2直流勵磁和電壓要求可分開調節。
2.3直流勵磁靠手動控制。
2.4測量部分
2.4.1測量儀表精度要求：1.0級以上。（直接測量，不通過傳感器或互感器）
2.4.2測量互感器精度要求：0.2級以上。（要求采用電流電壓傳感器測量）
2.4.3測量儀表、儀器具有拆裝方便功能。可集成式、也可積木式、或集成、積木式。
2.5控制系統
控制系統采用手動切換電源輸出；電動切換高壓電流電壓互感器檔位。
2.6顯示方式
LED液晶顯示，中文界面。
2.7專用儀器、儀表為保證精度選擇我公司自主研發的功率測試儀產品，以保證設備的性能及日常維護。乙方提交的設計文件中已包括儀器、儀表清單，并經甲方確認后方可執行。

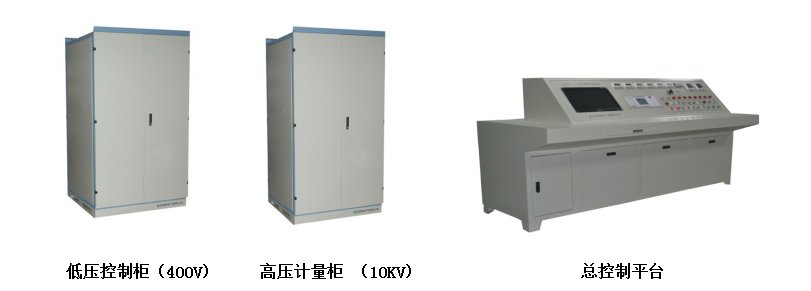

3）產品外觀要求：三相交流電機綜合測試臺外觀：臺體圖片（可按客戶要求提供）：

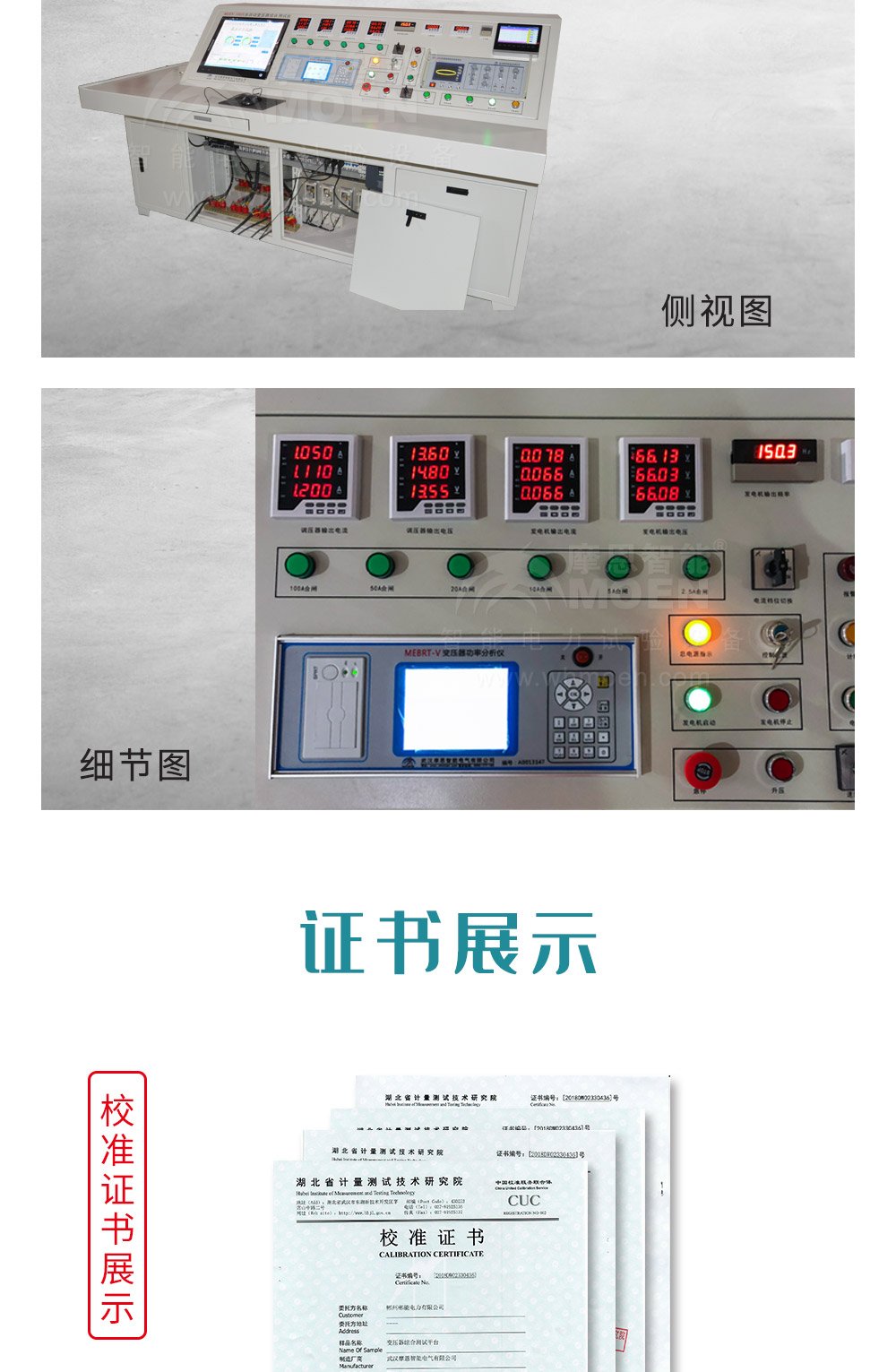

電機綜合試驗系統產品展示電機綜合試驗系統細節圖電機綜合試驗系統服務質量電機綜合試驗系統證書電機綜合試驗系統案例

【電機綜合試驗系統】空載負載特性測試儀，滿足單相、三相測量，其性能指標要求如下：
1.電壓測量范圍 50V—650V,電流測量范圍0.25A—5A,精度0.2級；可擴展。
2.功率U*I, 精度0.2級；
3.功率因數0.050--1.000，精度0.2級；
4.頻率40—70Hz，精度0.1級；
5.三相總功率P；
6.空載電流I。%；
7.空載損耗P。；
8.負載損耗PK；
9.阻抗電壓UK；
10.三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11.三相平均線電壓Un；
12.三相平均電流In。

3.2高壓電流互感器
1.工作電壓10kV
2.測量范圍2A～600A；
3.精度為0.2;
4.其變比為600/1、300/1、50/1共三檔。

【電機綜合試驗系統】高壓電壓互感器
1.工作電壓10kV
2.精度為0.2級；
3.其變比為(10kV/6kV/3kV/1kV/√3)/(100V/√3)。
3.4繞組直流電阻測試儀：
1.輸出電流：10A、1A 、300mA、100mA、5mA
2.量程： 0～ 0.1Ω （10A）
0.03Ω～6Ω （ 1A）
0.1Ω～20Ω （300mA ）
0.3Ω～60Ω （100mA）
30Ω～20kΩ （5mA）
3.準確度：0.2%±2μΩ
4.分辨率：0.1μΩ
5.工作溫度：-20～40℃
6.環境濕度：≤80%RH，無結露
3.5繞組絕緣電阻測試儀;
1.多檔測試電壓：500V、1000V、2500V、5000V（注：四個電壓檔位根據具體型號）
2.測量絕緣電阻高達2TΩ。
3.絕緣電阻值采用31/2LCD數字顯示。
4.絕緣電阻測量自動轉換量程，讀數方便。
5.測量當前環境溫度。
6.自動計時功能，儀器蜂鳴器每間隔15秒短鳴一次。
7.自動測量計算并存儲R15S、R60S 、R600S、吸收比、極化指數值。
8.輸出短路電流大于3mA\5mA，滿足對容性負載快速充電的要求。
9.抗干擾能力強，讀數穩定、可靠。
10.完備的保護功能，保障操作安全。
11.可充電鋰電池供電，當電池電量不足時自動關機。
【電機綜合試驗系統】主要技術指標

額定電壓（V）	500	1000		2500		5000
作電壓（V）	額定電壓×（1±10%）
測量范圍	0.001～100GΩ		0．001～200GΩ		0.001～500GΩ		0.001～1000GΩ
	zui大誤差：±5%RDG+2d （測量值zui大顯示1999）
輸出短路電流	≥1.5mA	≥1.5mA		≥5mA		≥5mA
吸收比、極化指數	測量范圍：0.1～19.99；zui大誤差：±1%RDG+1d

其它
整機功耗：≤10W
工作溫度與濕度： -5℃～40℃; ≤ 85 % RH
耐壓： AC2.5kV 50HZ 1min
工作電源： 14.8V（2.2Ah）可充鋰離子電池
充電電源： AC220V 50 HZ (±10 %)

3.6振動試驗；
1.加速度測量范圍：0-199.9m/s2(有效值） 2-3000HZ（頻率響應）
2.速度測量范圍：0-199.9mm/s（有效值） 5-1000HZ（頻率響應）
3.位移測量范圍：0-1999um（峰峰值） 5-200HZ（頻率響應）
4.測量誤差范圍：≤5%
5.傳感器類型：壓電式加速度計

3.7工頻耐壓測試儀;
1.工作電源： AC 220V±10﹪,50HZ，5A。
2.輸出電壓： AC 0.5 — 5KV，±3﹪。
3.擊穿電流： AC 2～200(mA) ±3%, 任意設定。
4.環境溫度： 0～40℃
5.相對濕度：不大于75%

4）【電機綜合試驗系統】主要配置明細表：

序號	名稱	數量	單位
1	交流電機控制臺及附件	1	套
2	數字儀表	1	批
3	空載負載特性測試儀	1	臺
4	低壓控制柜	1	套
5	高壓計量柜	1	套
6	高壓電壓互感器	3	只
7	高壓電流互感器	3	只
8	繞組直流電阻測試儀	1	套
9	繞組絕緣電阻測試儀	1	臺
10	電阻振動測試儀	1	臺
11	電機耐壓測試儀	1	臺

5）備品備件明細表

序號	名稱	型號規格	數量	單位
1	開關/按鈕/指示燈	標準件		只
2	警示燈		1	只
3	警鈴		1	只

【電機綜合試驗系統】執行標準
GB/T 1032-2012 三相異步電機試驗方法
IEC 60349-2:2010 旋轉電機基本試驗方法
GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值噪聲簡易測定方法
GB 10068-2008 軸中心高為56cm及以上電機的機械振動的測量、評定及限值
GB/T 22719.1-2008 交流低壓電機散嵌繞組匝間間絕緣第1部分：試驗方法
GB/T 25123.2-2010 電力牽引軌道機車車輛和公路車輛用旋轉電機第2部分：電子交流器供電的交流電動機（IEC 60349-2:2002，MOD）
IEC 61377 電力牽引機車車輛一變流器供電的交流電動機及控制系統的綜合試驗
TB/T 1608.1-2013 機車輔助電機 第1部分異步電動機
同步電機實驗標準
