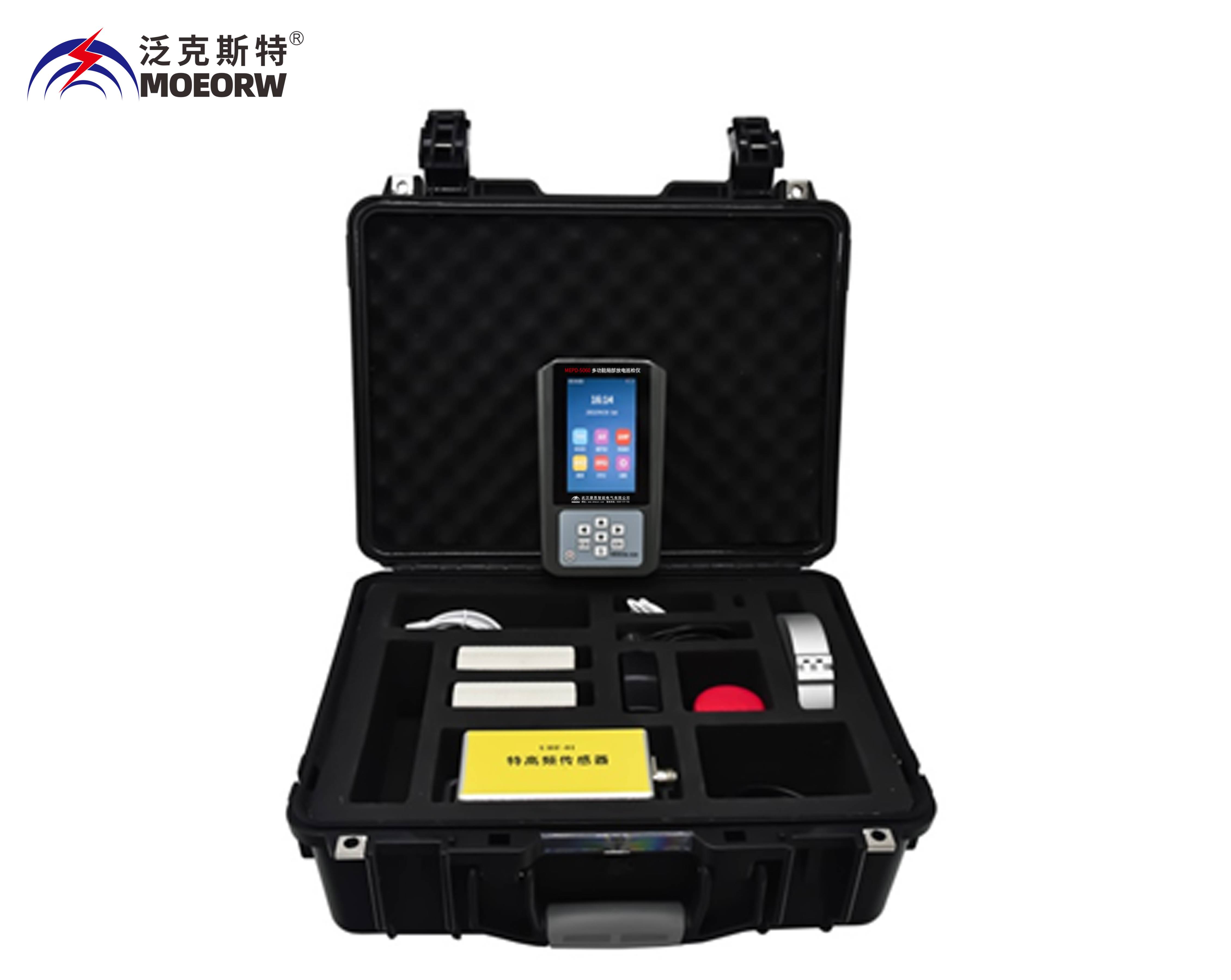

MEPD-5060 多功能局部放電巡檢儀

執行標準：GB/T 4208-2008；GB/T 2423.1-2001；GB/T 2423.2-2001；GB/T 2423.4-1993；GB/T 2423.5-1995；GB/T 2423.10-1995

產品別名：局部放電帶電檢測儀、高頻局部放電帶電檢測儀、手持式開關柜局部放電帶電檢測儀、局部放電測量儀、多功能帶電局部放電巡檢儀

產品特性：
※本儀器采用無線連接方式，主機自帶暫態低電壓（TEV）、非接觸式超聲波檢測；
※具有多種相位同步方式，使儀器相位與現場工頻相位保持一致；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

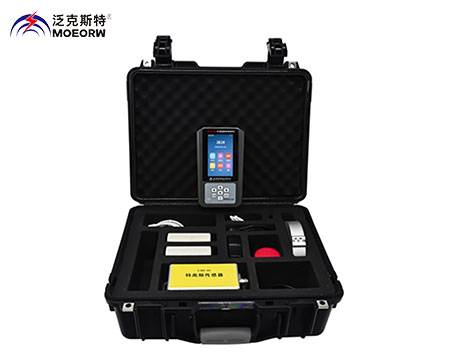

MEPD-5060多功能局部放電巡檢儀

局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電和機械振動等物理現象。

這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當電力設備內出現絕緣缺陷時，會伴隨有局部放電信號的產生。

通過對局放信號的檢測和分析，能判斷其內部是否存在絕緣隱患，防止潛在事故的進一步擴大。

本儀器為綜合型帶電檢測手持儀器，其基于地電壓、超聲波、特高頻、高頻電流檢測方法，測試電力設備的局部放電情況，提供局部放電幅、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。

該帶電巡檢儀能夠適用于變壓器、電抗器、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。

電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。

局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。

根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。

由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

	檢測主機
顯示器	4.3 寸 480 x 800 高清屏
觸摸屏	電容屏
通訊方式	WIFI、藍牙、TYPC-C 口
物聯網應用	支持 RFID 掃描
同步方式	內同步、電源同步、光同步
內存容量	8G
主機尺寸	181x107x36mm
主機重量	0.45kg
供電方式	內置式可充電鋰電池，電池電壓低或長時間內不按鍵操作時自動關機
充電方式	Type-C 口 5V/2A 充電
充電時常	5 小時
待機時長	8 小時
工作環境	溫度：-5～55 ℃；濕度：0～90 %
	HFCT 檢測
檢測帶寬	500K-50MHz
傳輸阻抗	>5mV/mA(10MHz )
動態范圍	0~80dB
精度	1dB
測量誤差	±1dB
	AE 檢測
接觸式超聲頻率范圍	20kHz-300kHz
非接觸式超聲峰值頻率	40kHz
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
	UHF 檢測
頻率范圍	300~1500MHz
測量范圍	0~70dB
可控頻帶	高通、低通、帶通
精度	1dB
測量誤差	±1dB
	TEV 檢測
頻率范圍	3~100MHz
測量范圍	0~60dB
精度	1dB
測量誤差	±1dB
