微機線路保護

來源：www.anfufu.com    更新時間：2020-09-17

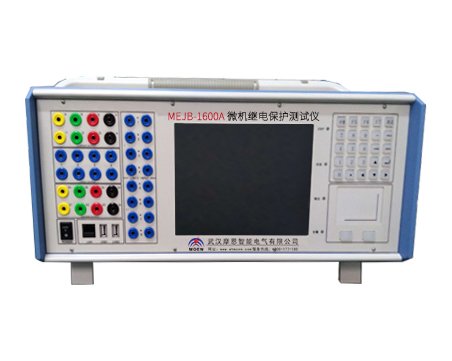

微機繼電保護測試儀注意：

微機繼電保護測試儀試驗時應先輸出足夠長的“故障前狀態”，等“TV斷線”燈滅；如果要測試重合情況，還應等重合充電指示燈亮。所以故障前時間可能要設置得較大，比如28s（大于重合閘充電時間即可）。各試驗的各個正序靈敏角或零序靈敏角應對照定值單如實設置。
● 縱聯變化量方向
投僅主保護壓板，模擬II段距離或II段零序故障，保護動作時報文為：“縱聯變化量方向”。
● 縱聯零序方向
投主保護和零序壓板，模擬II段零序故障，保護動作時報文為：“縱聯變化量方向”和“縱聯零序方向”。如果要求只報“縱聯零序方向”，可在試驗前將控制字中的“縱聯變化量方向”置0。
在軟件中模擬反方向故障，保護應不動作。
● 工頻變化量阻抗
僅投距離保護壓板，在“線路保護”模塊的“工頻變化量阻抗定值校驗”測試項中測試。輸入“工頻變化量阻抗”定值，并且將故障電流設置得足夠大，比如10A或以上，否則計算出的電壓可能為負值。模擬1.1倍時可靠動作，0.9倍時可靠不動作，1.2倍時測試動作時間。保護動作時報文為：“工頻變化量阻抗”。
● 距離保護
僅投距離保護壓板，在“線路保護”模塊的“阻抗定值校驗”測試項中測試。校驗接地距離阻抗時，試驗前應保證零序補償系數設置正確。保護動作時報文為：“距離XX段”。觀察報文中的測試相是否與當前模擬的故障相一致。
單相接地距離I、II段動作時，保護應單跳，III段動作時，保護三跳。相間接地距離和相間距離各段動作，保護均為三跳。
● 零序保護
僅投零序保護壓板，在“線路保護”模塊的“零序電流定值校驗”測試項中測試。保護動作時報文為：“零序XX段”。觀察報文中的測試相是否與當前模擬的故障相一致。
零序I、II段動作時，保護應單跳，III段動作時，保護三跳。
● 重合閘及后加速
如模擬的是零序保護，則僅投零序保護壓板，如模擬的是距離保護，則僅投距離保護壓板，在“線路保護”模塊的“自動重合閘及后加速”測試項中測試。設置重合前后的兩次故障，可將各種時間參數都設得大一些，如3s或5s，由測試儀根據所接收的保護信號自行控制試驗過程，且故障前時間應大于保護充電時間。
如模擬接地距離故障，還應注意零序補償系數設置正確。
●  TV短線相過流或TV短線零序過流
投零序壓板，在“交流試驗”中輸出大于整定值的單相電流，或模擬零序故障。在“TV短線”信號燈滅之前應輸出故障。兩種試驗均報“TV短線過流”。
